用途
本套設備是拉拔低、中、高碳鋼線材的理想設備，也可拉拔銅、鋁等有色金屬和合金線材，廣泛用于鋼絲、鋼纜、建筑構件、鍍鋅鐵絲、金屬網、制釘?shù)葟S礦拉絲之用。
結構

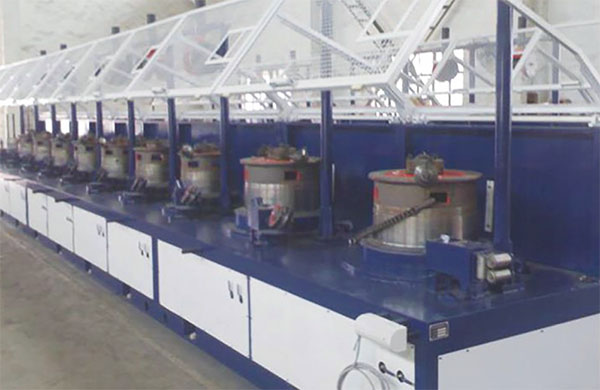

本設備由主體減速箱，模盒，道輪架，起線架及電器控制系統等組成。各個拉絲卷筒均由JZT系列或Y系列電機經齒輪聯軸器傳動二級不同速比的圓柱齒輪減速，從而使卷筒旋轉工作，拉絲卷筒為立式，安裝在封面的箱體上，齒輪副采用浸油潤滑。卷筒內壁設備有冷卻噴水裝置，以降低拉拔后的鋼絲傳道線卷筒表面的殘余熱量，拉拔模浸在冷卻水中，以降低模具的工作溫度。本機可實現點動，聯動，在卷筒操作位置的機床前方，設備有安全停車機構。
主要技術參數
| 型號 |
600 |
560 |
450 |
350 |
| 控制材料強度(kg/mm²) |
|
δb≥110 |
128 |
δb≥140 |
| ****進料直徑 |
8-6.5 |
6.5 |
3.4 |
2.5 |
| 最小出絲直徑 |
2 |
2 |
1 |
0.75 |
| 拉拔道次卷簡直徑 |
1-8/600 |
1-6/560 |
1-7/450 |
1-6/350 |
| ****平均壓縮率 |
25% |
約30% |
約20% |
約21% |
| 總壓縮率 |
|
約78-88.5% |
約77.9% |
約78% |
| 成品卷筒****線速度(m/min) |
300 |
245 |
346.9 |
200 |
| 主機總功率 |
45-30 |
18.5-30 |
7.5-11 |
7.5-11 |
| 設備總量（約kg） |
4500 |
2000 |
1500 |
1000 |
| 外形尺寸 |
9730×3340×2020 |
1700×1150×1750 |
1520×810×1700 |
1400×800×1500 |
|
